耐高溫接近開關
種類分為-25~100℃； -40~+70℃； -25~120℃ -40~200℃
★放大電路一體式設計，★內部元件全部采用進口件★最高可在200℃的惡劣環境中應用
★使用壽命長、高可靠性★短路、極性反接保護★防水等級：IP67，可在水中應用
廣泛應用于鋼鐵、冶金、玻璃等制造行業
|
額外動作距離 Sn(mm)
|
2
|
4
|
|
標準檢測體 (鐵)
|
12*12*1mm
|
15*15*1mm
|
|
具
備
型
號
|
DC型
|
NPN
|
常 開
|
LJ12A3-2-Z/BX
|
LJ12A3-4-Z/BX
|
|
常 閉
|
LJ12A3-2-Z/AX
|
LJ12A3-4-Z/AX
|
|
常開+常閉
|
LJ12A3-2-Z/CX
|
LJ12A3-4-Z/CX
|
|
PNP
|
常 開
|
LJ12A3-2-Z/BY
|
LJ12A3-4-Z/BY
|
|
常 閉
|
LJ12A3-2-Z/AY
|
LJ12A3-4-Z/AY
|
|
常開+常閉
|
LJ12A3-2-Z/CY
|
LJ12A3-4-Z/CY
|
|
二線制
|
常 開
|
LJ12A3-2-Z/EX
|
LJ12A3-4-Z/EX
|
|
AC型
|
二線制
|
常 開
|
LJ12A3-2-J/EZ
|
LJ12A3-4-J/EZ
|
|
常 閉
|
LJ12A3-2-J/DZ
|
LJ12A3-4-J/DZ
|
|
|
常開+常閉
|
LJ12A3-2-J/EDZ
|
LJ12A3-4-J/EDZ
|
|
|
|
|
額定工作電壓(V)
|
(紋波峰值<=15%) DC
|
10…36V
|
|
AC
|
20…250V
|
|
額定工作電流 (mA)
|
DC:200mA AC:400mA
|
|
最高工作頻率 (Hz)
|
DC:500Hz AC:25Hz
|
|
回 差
|
<=15%Sn
|
|
重復精度
|
<=2%Sn
|
|
電 壓 降(DC:三、四線/DC:三線/AC:DG 二線) (V)
|
<1.5V/<4V/<6V
|
|
消耗電流(DC:三、四線) (mA)
|
<15mA
|
|
泄漏電流(DC:三、四線/DC:三線/AC:DG 二線) (mA)
|
<0.05/<0.4/<1.6
|
|
極性保護 ▲ 短路保護 ■
|
▲ ■
|
|
動作指示
|
|
|
工作環境溫度
|
-25~100℃；-40~+70℃；-25~120℃ -40~200℃
|
|
外殼材料
|
黃銅鍍鉻(ABS)
|
|
防護等級
|
IP67
|
|
符合標準
|
GB/T14048.10
|
|

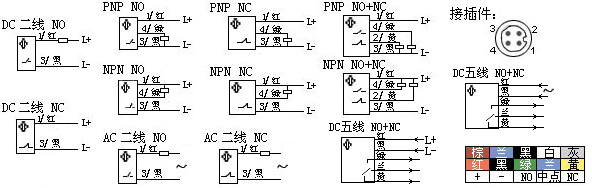

電氣接線圖 備注:外形尺寸可按用戶要求生產
|
|
|
|
